Charnières-pivots
• Ouverture à 180°
• Testées à 200 000 cycles
• Pour portes lourdes jusqu’à 100 kg
• Indémontables grâce aux axes rivetés
• Silencieuses grâce aux bagues auto lubrifiantes
• Dimensions de 75 mm à 200 mm
• Disponibles en différentes finitions : acier, laqué argent et inox
| CARACTERISTIQUES TECNIQUES | CHARNIÈRES A RESSORT |
|---|---|
| Simple action | TAILLE 0 à 17 |
| Double action | TAILLE 29 à 42 |
| Poids max. de la porte avec deux charnières N°17 ou 42 | 70 kg |
| Poids max. de la porte avec trois charnières N°17 ou 42 | 100 kg |
| Conditionnement à la paire | OUI |
| Rigidité max. des jumelles acier triple épaisseur | OUI |
| Volets en acier emboutis | OUI |
| Stabilité des volets grâce aux équilibreurs | OUI |

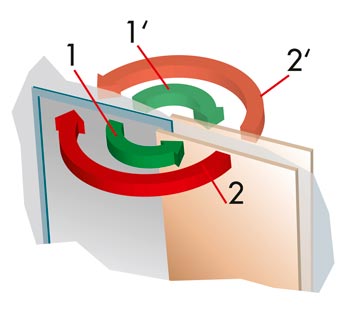

• Zone 1 et 1’ : Quelque soit le sens de passage, l’ouverture de la porte permet d’emmagasiner l’énergie d’un ressort.
• Zone 2 et 2’ : Lorsque l’on relâche la porte, celle-ci se referme sous l’action du ressort qui restitue son énergie.

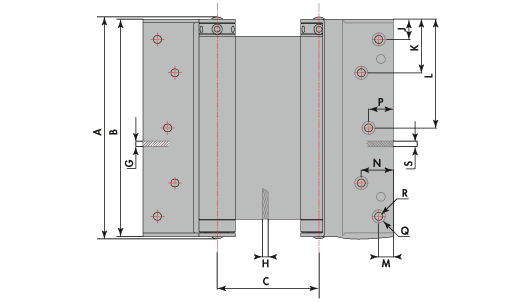

| CARACTERISTIQUES TECHNIQUES | |||||||
|---|---|---|---|---|---|---|---|
| Charnières à ressort | N° | 29 | 30 | 33 | 36 | 39 | 42 |
| Hauteur des lames | mm | 75 | 100 | 125 | 150 | 175 | 200 |
| Epaisseur des portes | mm | 20 à 25 | 21 à 30 | 25 à 35 | 25 à 40 | 33 à 50 | 35 à 55 |
| Largeur des portes | mm | 600 | 700 | 700 | 750 | 850 | 1000 |
| Poids maxi. des portes avec une paire de charnières | kg | 15 | 22 | 27 | 40 | 55 | 70 |

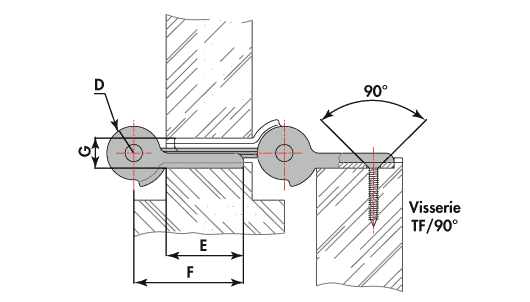

| Visserie conseillée | TF/90° | 4 x 20 | 4 x 20 | 4 x 25 | 4 x 25 | 6 x 30 | 6 x 30 |
| REFERENCES | CHARNIERES DOUBLE ACTION |
|---|---|
| GR123100 | CH 29 LX COMPACTE ACIER NATUREL |
| GR123101 | CH 29 LX COMPACTE ACIER ARGENT |
| GR123400 | CH 29 LX COMPACTE INOX |
| GR124100 | CH 30 LX COMPACTE ACIER NATUREL |
| GR124101 | CH 30 LX COMPACTE ACIER ARGENT |
| GR124400 | CH 30 LX COMPACTE INOX |
| GR125100 | CH 33 LX COMPACTE ACIER NATUREL |
| GR125101 | CH 33 LX COMPACTE ACIER ARGENT |
| GR125400 | CH 33 LX COMPACTE INOX |
| GR126100 | CH 36 LX COMPACTE ACIER NATUREL |
| GR126101 | CH 36 LX COMPACTE ACIER ARGENT |
| GR126400 | CH 36 LX COMPACTE INOX |
| GR127100 | CH 39 LX COMPACTE ACIER NATUREL |
| GR127101 | CH 39 LX COMPACTE ACIER ARGENT |
| GR127400 | CH 39 LX COMPACTE INOX |
| GR128100 | CH 42 LX COMPACTE ACIER NATUREL |
| GR128101 | CH 42 LX COMPACTE ACIER ARGENT |
| GR128400 | CH 42 LX COMPACTE INOX |
| 190131 | GOUJON CH00-01-05-29-30-33 (SACHET DE 10) |
| 190141 | GOUJON CH09-36 (SACHET DE 10) |
| 190151 | GOUJON CH13-17-39-42 (SACHET DE 10) |
